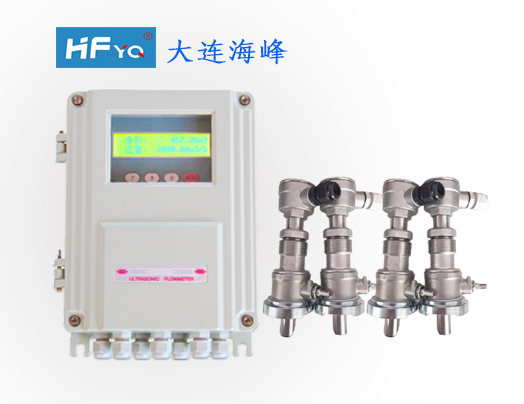

双声道超声波流量计(插入式)

时间:2020-12-25 14:30


双声道超声波流量计(插入式)


产品特点


1.同时支持单声道与双声道,两个声道独立运行,互不影响,可以根据信号质量,自动切换为单声道运行。
2.双声道流量测量,克服了单声道产品不适应流场变化、精度不高、流量不稳定等缺点,保证了流量测量准确度和稳定性。
3.采用最新32位Cortex-M4内核CPU作为处理器核心,使用64位浮点运算,计算不丢失精度;
4.采用高速ADC对超声波信号进行采集,具有超声波波形还原与重构技术;采用精度时间测量芯片,超声波飞行时间精度可达22皮秒;



        双声道流(热)量计是一款采用美国PhoTime技术的双声道超声波热量测量产品,每一声道都可以达到测量精度,双声道冗余大大提高了流(热)量计的准确度和稳定性,克服了单声道产品不适应流场变化精度不高流(热)量不稳定的缺点。测量原理仍然基于延时法,由于使用两个声道的优化设计,很大程度上克服了紊流随机性对测量的影响,大幅度提高了对不同工况测量的适应性和测量精度,使得小流(热)量测量更有保证。
        另外由于应用先进的数字信号处理技术使传感器设计死角可以很小,不易积累铁锈、水垢等杂质,解决了普通超声波流(热)量计受铁屑、焊渣等杂质干扰的最大隐患,特别适用于杂质含量高的水质。双声道流(热)量计使用高速的DSP处理器使测量系统响应速度小于0.1秒,比普通的流(热)量计快10倍以上,可以作为定量控制的计量标准,特别适合高粘度油类、化工产品和超纯水的流量测量,也可以接入两路温度传感器,作为流(热)量计使用。当需要更多热量功能的时侯双声道流(热)量计也可以作为流(热)量计中的流量测量部分,通过4-20mA接入到热量积算仪,作为流量测量部分。



技术参数



项目 性能,参数









精 度 1.0
重 复 性 0.2%
流速范围 0.25 ~ ±12m/s
测量原理 超声波传播时差原理,32位CPU工作,8字节双浮点运算。
测量周期 50mS. (每秒20次,每个周期采集64组数据)。
显    示 2×10或者4*8背光型汉字液晶显示器,低功耗为段码液晶显示。
操   作 4×4轻触键盘/4按键输入。
输   入 2路二线制PT1000铂电阻输入回路,可实现热量计量功能
输    出 电流信号:4~20mA, 阻抗0~500W,浮空,精度0.1%FS。
脉冲信号:正、负、净流量及热量累计脉冲OCT输出。
数据接口:标准隔离RS-485接口。
其他功能 记忆日、月、年累积流量。
故障自诊断功能;网络工作方式等。
传 感 器 外夹式:小型标准S2型,适用于管径DN15~DN100mm
中型标准M2型,适用于管径DN50~DN700mm
大型标准L2型,适用于管径DN300~DN6000mm
插入式:测量管道材质不限(可焊接、不可焊接都可以)适用于管径DN80以上。
标准管段式:适用于管径DN50-DN1000,整机测量精度±0.5%。
电缆长度 可加长至300m(超过此长度请同厂家联系)。
管道 衬   材 钢、不锈钢、铸铁、硬质塑料、水泥管等一切质地密致管道,允许有衬里。
内   径 15mm - 6000mm。
直管段长度 上游≥10D,下游≥5D,距泵出口处≥30D。



种   类 水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。
浊  度 ≤10000 ppm, 且气泡含量小。
温   度 (-40~160)℃。
流   向 正反双向计量。
工作环境 温   度 主机:-10-70℃ (大于此温度范围要求请与厂家联系)
探头:-40℃ ~ +160℃
湿   度 主机:85%RH
探头:可浸水工作,水深≤3米。
