我国稀土行业发展迅速，但由于在过程自动监测方面起步较晚，目前还处于相对落后的状态，尚未完全实现串级间流量数据的自动监测。由于萃取罐流量测量的环境条件复杂，应用场合繁多，需要根据具体的测量对象、测量范围和应用场合，考虑最适合的流量测量装置。







“壁挂式超声波流量计”常见故障分析壁挂式超声波流量计作为非接触式流量计，只需在管道外侧安装超声波传感器即可测量流体流量。它不需要对原有的管道进行改造，在测量过程中可以实现高温高压条件下腐蚀性流体的流动，不会干扰管道内流体的流动，因此得到了广泛的应用。

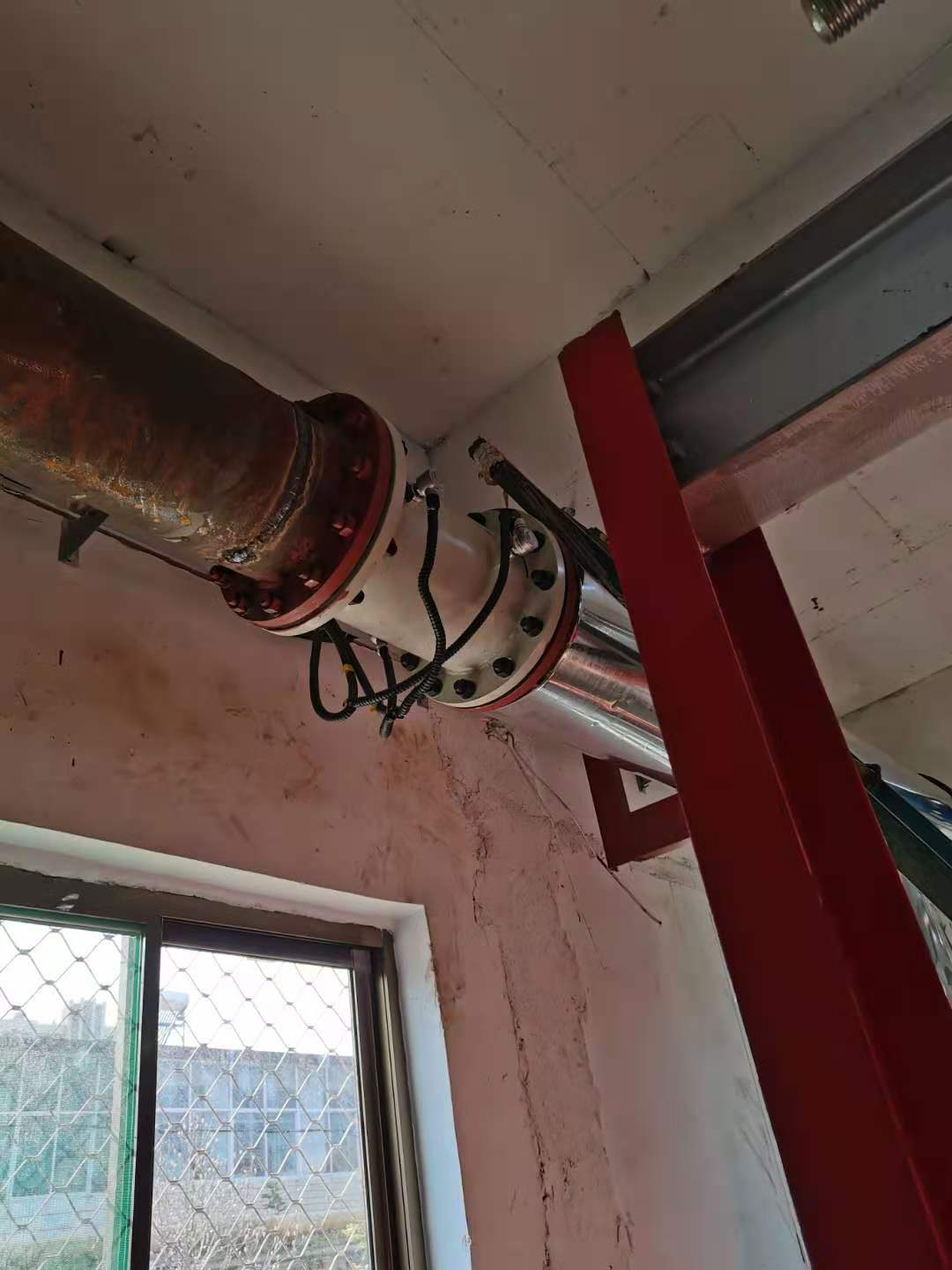

超声波流量计



 1常见故障分析。瞬时流量异常



瞬时流量异常可能由温度变化、压力变化、通讯电缆、浪涌保护器、流量计算机等故障引起，需仔细检查确认，判断为流量计算机或现场电路、仪表故障。以下是a、B超声波流量计实例，a正常，B异常。



“壁挂式超声波流量计”壁挂式超声波流量计常见故障分析



 1）仪表及线路故障判断



 a、B温度、压力变化通讯线路交换后，B显示正常，a显示异常，可以判断a的温度变化和压力通信电路或仪表有问题，温度变化和压力变化都支持HART通信协议。可通过以下方法判断：断开二次仪表电源，用FLUK供电，检查二次仪表。如果仪器检测不到或数据异常，则判断仪器有故障，更换仪器恢复正常生产。



如果能检测到仪表值且显示正常，则恢复现场仪表的24V电源，分段检测流量计算机的通信电缆。如果某段没有信号或异常信号，则判断该段电缆损坏，更换该段电缆恢复正常通信，更换浪涌防护器，恢复正常数据传输。



“壁挂式超声波流量计”壁挂式超声波流量计常见故障分析



（2）流量计算机Hart板故障



更换a、B温度、电压变化通讯线路后，a显示正常，B显示异常，说明B流量计算机故障。检查流量计算机Hart板LED状态，正常情况下为绿色闪烁，有两种解决方案：是直接更换Hart板而不刷新配置；另是改变刷新配置。要求技术工程师根据温度和压力变化更改配置和Hart板的通道。一般来说，在夏季雷雨天气，流量计算机很容易被雷击损坏，特别是Hart板更容易损坏，所以要特别注意
