大连海峰伟业整机技术特点
TDS-100型系列超声波流量计采用微处理技术，超大规模集成电路，与其它超声波流量计相比除具有“三高一低”（高精度、高可靠性、高性能、低价格）的显著特点外，还具有下列更多优势：
 1、0.2ns直接时差测量电路，40ps时差测量分辨率，测量周期500ms，保证仪表可达到1%的线性度和0.5%的重复性，测量精度达1.0级。
 2、低电压、多脉冲信号双平衡发射接收海峰技术，抗干扰电路设计，可用于几乎全部工业环境（特别是变频器环境中）。
 3、全窗口化中文显示，2×10字符背光型汉字液晶显示器；4×4轻触键盘。
 4、压铸铝外壳模具制造，防护等级：IP65（固定标准型）。
 5、正、反双向计量，可计量正、负、净累积流量，流速等。
 6、可选择中外常用通用的流量单位，流量单位有：立方米（m³）、公升（L）、美制加仑（gal）、立方英尺(cf)、油桶(ob)等；时间单位有：/每天（d），/每小时(h)，/每分(m)，/每秒(s)。

 7、配温度变送器可实现热量计量，可显示瞬时流量（m³/h）、流速（m/s）、累积流量（m³）、累积热量（GJ）、峰值流量及时间等。
 8、完备的信号输出和灵活的联网功能，可满足不同用户的各种要求。
①输入信号：3路4-20mA模拟输入，精度0.1%，可输入温度、压力、液位等信号。
②输出信号：1路4-20mA或0-20mA模拟电流输出；继电器及OCT输出；RS-232/485标准串行接口输出；可利用GPRS、GSM短消息、PSTN、以太网、CAN总线等联网，。
 9、完备的软件设计：具有日、月、年累计功能：可记忆前64个运行日、前64个运行月、前5个运行年中任何一天、任何一月、任何一年的累计流量，便于查询和管理。
 10、上、断电管理功能：可记录前64次上电、断电时间及上、断电时刻的瞬时流量，保护所有数据，用户可以选择自动或手动补量，减少用户流量损失。
 11、具有故障自诊断功能，并可自动记忆前64个运行日的工作状态是否正常。密码锁定参数，防止随意改动参数，影响测量。
 12、低功耗、高可靠性；TDS-100型系列在设计中选用了世界著名的IC生产厂家的产品，品质超群，整机功耗仅2W。
13、防止客户偷盗用水，在初次安装调试后仪表内部有专用双重密码锁功能。
TDS-100型超声波流量计利用了低电压、多脉冲发射接收原理，采用双平衡信号差分发射、接收海峰伟业技术和硬件参数无关化设计方法；通过选用国际上新、先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成,确保每台出厂的流量计都具有相同的性能。灵活多变的中文显示主机（壁挂F1标准型、壁挂F2防爆型、盘装F3型）满足各种不同的工业现场。传感器分为方便的外缚式、免维护的插入式和高精度的标准管段式。


3、 外缚传感器参数

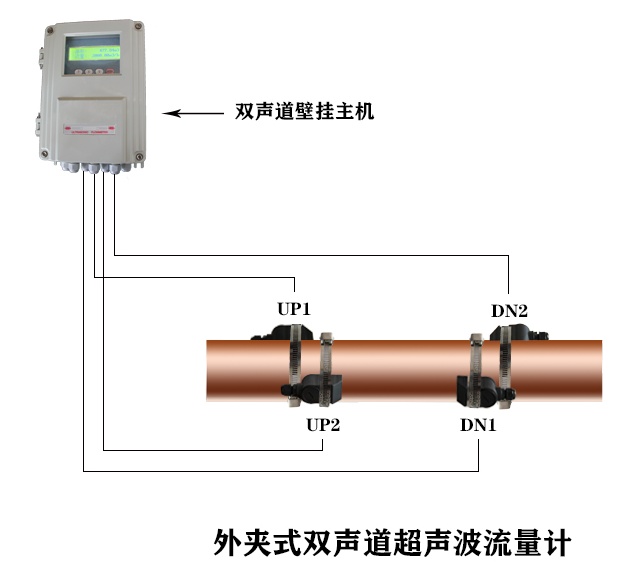

外缚式传感器是将传感器直接捆绑在被测管道的外表面从而实现流量测量的一种安装方式，具有与管径无关、安装简单、无需停产、无压力损失等特点


技术参数	标准S2型	标准M2型	标准L2型
适用管径	DN15～DN100	DN50～DN700	DN300～DN6000
材    质	特殊高温材料
工作频率	1MHz
安装方法	V (N、W）法	V、Z法	Z法
标　　定	整机配对标定
磁　　性	有
适用温度	0℃～160℃
防护等级	IP68（可浸水工作，水深≤3米）
外形尺寸	45×30×30	60×45×45	80×70×55
质量(克/对)	75	250	650
介质种类	水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。
介质浊度	≤20000ppm且气泡含量小
适用管材	碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里。
管道衬材	环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等。
信号电缆	SEYV75-2型专用屏蔽电缆，单根可加长到200米，布线时电缆应外加金属套管以增加抗  干扰性，并注意 电缆不要与高压电缆并行，尽量避开变频器等干扰源。
