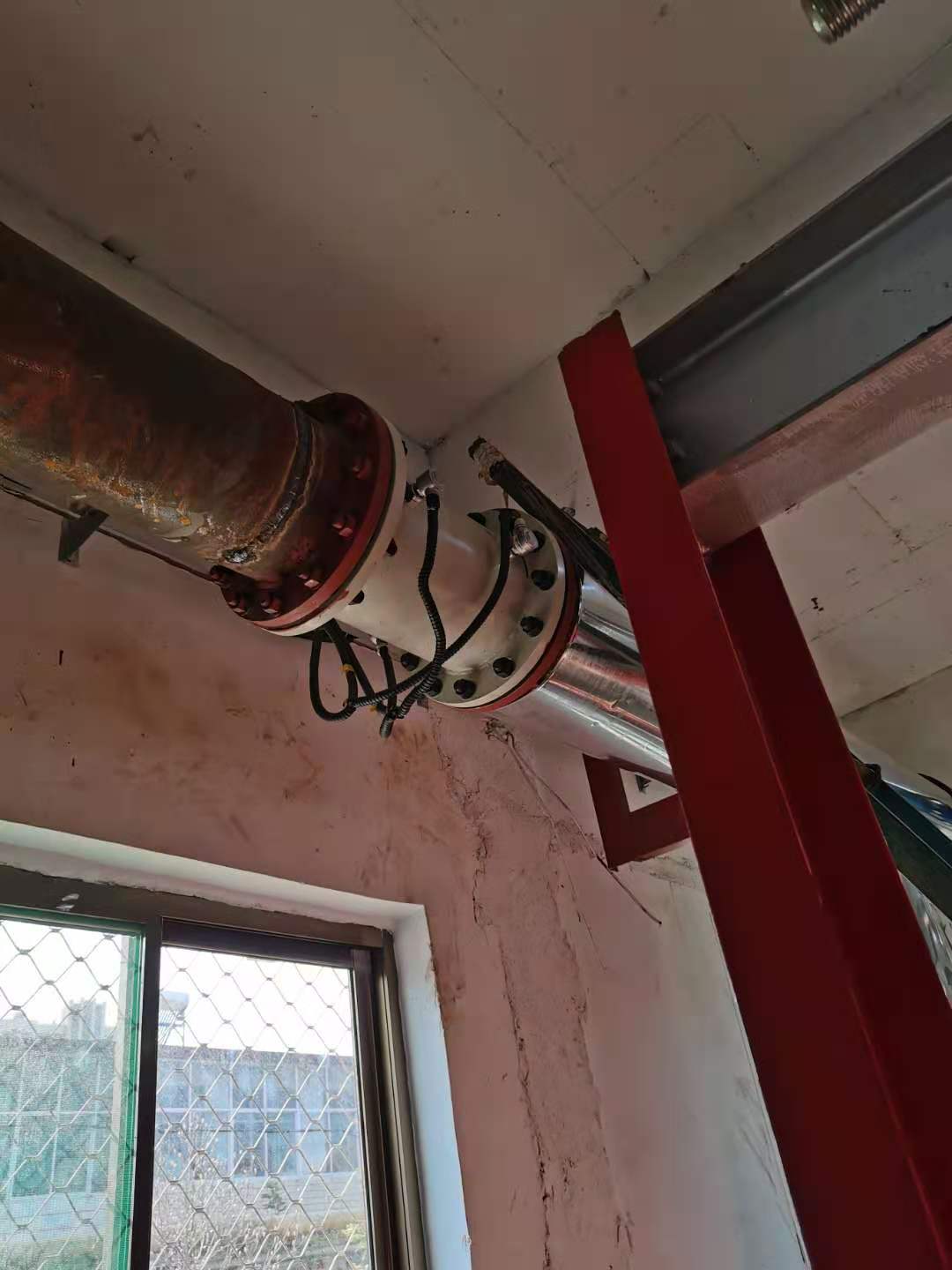

根据超声波热量表的工作原理，该热量表由流量计、积分器和一对温度传感器组成。为了保证热量表的测量精度，时差式超声波热量表中的温度传感器通常采用分度值较细的PT1000，并成对配置。一个安装在供水管道上，另一个安装在回水管道上，管道标记为蓝色。



温度传感器不应安装在管道的较高位置；为保证温度传感器的插入深度，温度传感器应位于管道中心的较低位置。当温度传感器和流量传感器在同一管道内时，温度传感器应安装在流量计下游5倍或更大管径处，以避免安装位置产生的气泡和湍流影响流量计的测量精度。









温度传感器的安装位置与被测目标也有一定的关系。在以锅炉为热源的零网循环系统中，以零网换热器为热计量对象时，应在零网换热器的进出口管上分别安装两个温度传感器，从而减小锅炉与零网换热器之间的传热误差，从而测量零级网络换热器的实际热耗。



在以锅炉为热源的供热循环系统中，以锅炉产热量为测量对象时，应分别在锅炉出口管道和进口管道上安装两个温度传感器。在热计算中，无论采用焓差法还是热系数法，供回水温差对其影响很大。热量表温度传感器成对配置。当两个温度传感器的测量误差方向不同或产生异步偏差时，温度测量误差会增大，从而影响热测量的精度。根据使用性质，温度传感器一般检定周期为1-2年。作为锅炉热量表的温度传感器，每年可校准一次，以减少因温度传感器的测量误差而引起的热量表系统的测量误差。
