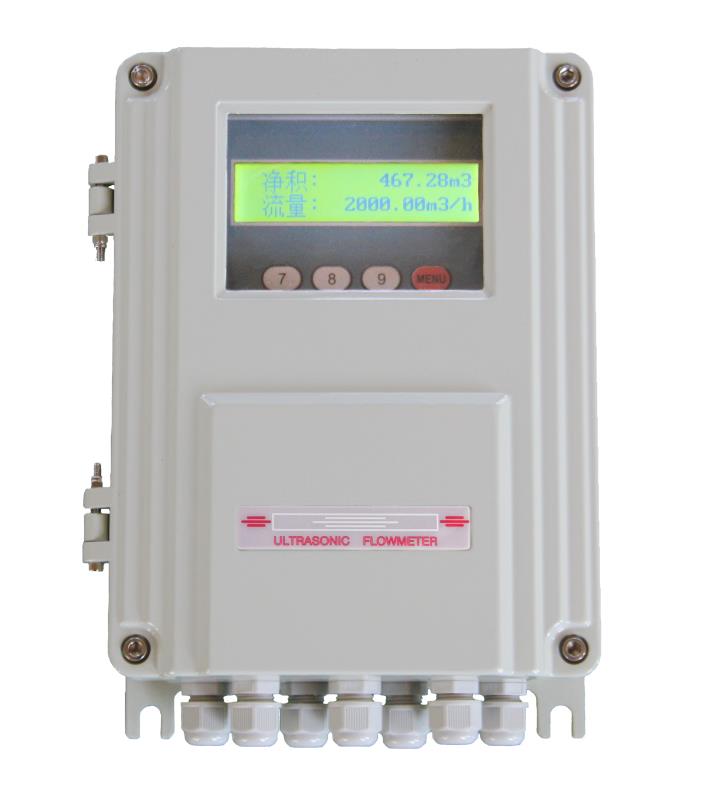

超声波流量计主机可以短时间淋雨

设备安装方法及注意事项

1）安装说明

2.1.1 安装前请检视机体各部零件是否齐全，若因搬运中短缺或受损时，请立即通知本公司，将马上补全或派员处理。
2.1.2 安装地点宜选干燥通风，装卸及保养便利之场所。
2.1.3 安装基础须平直，水平，使共同底座能平均安置于基础台，以免底座承受变形之应力。
2.1.4 埋设基础螺丝时，须等水泥硬化后，共同底座与基础没有间隙才可锁紧基础螺丝。
2.1.5 检查设备是否水平，联轴器 (皮带轮) 是否对正，皮带的紧度是否适中，设备与基础台是否稳固。
2.1.6 设备安装位置距液面愈近愈好。
2.1.7 管接合处应确实锁紧，入口管的外部不宜外加荷重致使管路弯曲。
2.1.8 联轴器之检查要领∶联轴式设备一般以挠性联轴器传动，设备与马达之中心线角度必需正确，以避免联轴器之不正常损坏及噪音震动。

2）插入式超声波流量计

传感器安装上游直管段不低于5D（D表示管径），下游直管段不低于2D
安装方式如下：
1）垂直安装时，传感器插入管道时应与管道断面的垂直直径夹角小于5°，适用于测量管道振动小的清洁介质。
2）倾斜安装时，其传感器的轴线与被测管道的轴线夹角为45°，适用于大管径且测量介质中含有其它杂质的液体流量测量，该安装方式水阻小，不宜缠挂。
传感器插入点就安装在插入到管道内壁为管道的1/4处。

3）传感器的安装

1）清理被测管安装底座的焊渣和毛刺。
2）关掉上游流量控制阀门或采用低压供水。
3）将球阀安装到安装底座上，注意球阀的长空腔向上，检查球阀是否能全开、全关，将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上，松开定位螺母，将传感器插入杆通过球阀插入被测管道，同时应注意传感器方向标志杆指向应和流体流向一致。传感器与RTU之间采用RVVP屏蔽线缆，置于镀锌管内予以保护。

4）管段式超声波流量计的安装

1、水表的安装必须符合GB/T 778.2的安装要求。
2、建议在智能水表前加装过滤器，并在过滤器前安装阀门，方便检修清理过滤器。
3、安装前请先冲洗管道防止管道内有麻丝、砂石等杂物，以免造成水表故障。
4、安装时不要扳动、转动、碰击管道内部零部件，避免磕碰表体。
5、安装时必须留有足够的检修空间，必须按照管段上流量指示箭头方向安装。
6、智能水表与管道连接时用力不易过大，以免损坏表体，造成漏水。
7、安装过程不要剧烈敲击表壳或者引起强烈震动，以免损坏设备。
