超声波流量计具有适用于大口径测量、安装维护方便、通用性好等优点，在工业中得到了广泛的应用。介绍了超声波流量计的硬件组成，分析了超声波流量计的工作原理和几种传感器的安装方法，阐述了超声波流量计在选型、安装、调试过程中应注意的事项。



在工业生产过程控制中，流量是一个重要的基础数据。根据测量原理，流量计可分为质量流量计、节流流量计、容积式流量计、电磁流量计、涡街流量计、超声波流量计等，其中超声波流量计是大口径管道介质流量测量中应用最广泛的流量计。在中国石油锦州石化公司，新鲜水和循环水流量的测量大多采用超声波流量计。这种流量计安装维护方便，通用性强。它广泛应用于生产数据统计和节能管理。



1。超声波流量计工作原理：



 1.1，硬件组成：



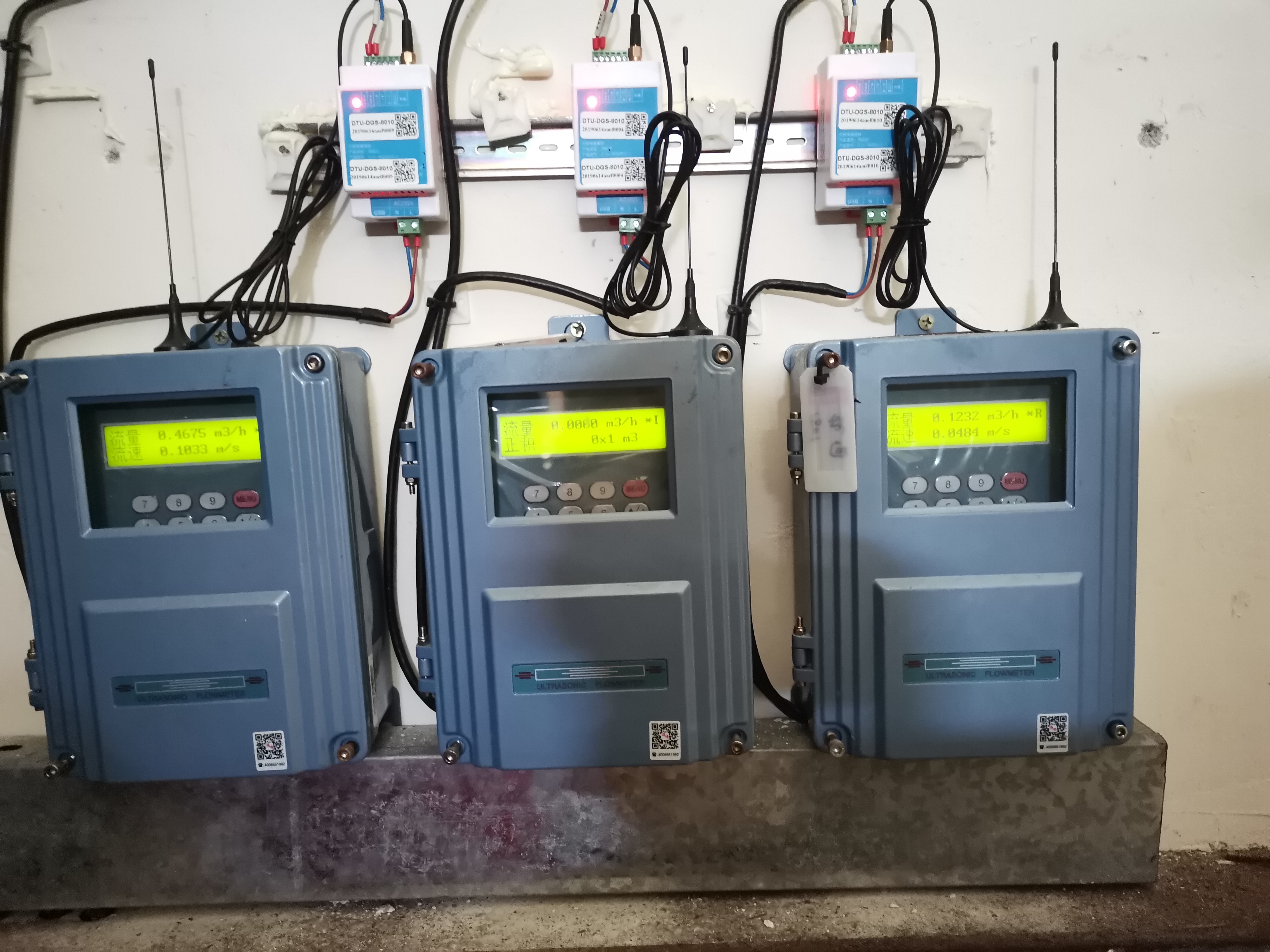

超声波流量计的测量系统一般由传感器（传感器）和变送器（流量显示累加系统）组成。传感器采用铸铁铅酸压电元件，利用压电效应发射和接收声波。当介质流动时，声波会受到影响。通过检测影响可以计算出流量。



根据传感器的安装方式，普通超声波流量计可分为插入式、外夹式和便携式三种。超声波流量计在生产中使用的是专用的陶瓷堵头，在生产中使用的是陶瓷堵头。一般是单通道测量。外夹式超声波流量计采用专用偶联剂安装，安装时不损坏管道，可完成固定和移动测量。便携式超声波流量计是便携式的，内置可充电锂电池，带有磁性传感器，适合移动测量，常用于流量校准。



1.2条。测量基本原理：超声波流量计有两个传感器。工作时，两个传感器互相发射和接收超声波信号。通过数字处理技术和时差检测方法，测量了流体速度对超声波信号传输时间的影响，如图1所示。





我们将上游传感器探头T1发送的超声波信号被下游传感器探头T2接收到的时间记录为T1，将下游传感器探头T2发送的超声信号被上游传感器探头T1接收的时间记录为T2。管道介质静止时，t2-t1=0。当管道介质流动时，流体速度对超声波信号的传输有影响，导致超声波信号从上游到下游的传输速度加快，从下游到上游的超声波信号传输速度减慢，即：，t2-t1=Δt。根据两个信号之间的时间差计算流体速度，然后乘以管道的横截面积，计算流体的体积流量[1]。
