管段式超声波流量计的测量与应用

时间：2020-10-28 10:12

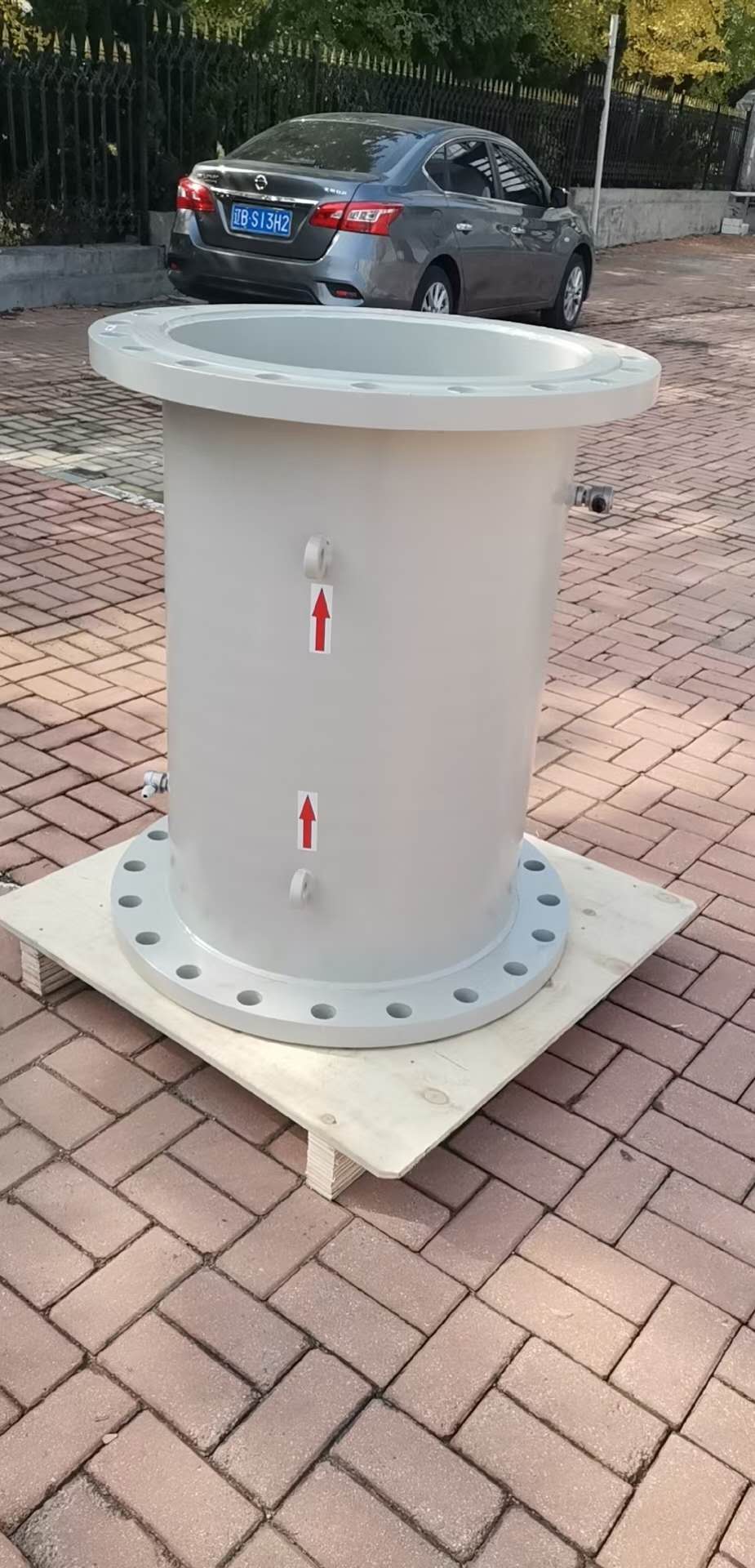

　管段式超声波流量计是一种常用的流量和热量测量仪器，主要用于测量封闭管段中的流体（液体）流量和热量，具有性价比高、应用广泛、适应性好、精度比较高、比较经济耐用等优势，因此深受市场欢迎，此类型流量计是将超声波传感器（俗称探头）精确安装在不同规格标准的管段上，管段和探头合为一体，与二次仪表构成超声波流量计和热量计。
　　管段式超声波流量计测量原理是依据超声波时差法：当超声波束在液体中传播时，液体的流动将使传播时间产生微小发化，其传播时间的发化正比于液体的流速，液体静止时，两个传感器収射和接收声波所需的时间完全相同；液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。
　　超声波流量计由超声波传感器和仪表（转换器）组成，传感器安装在被测量管段上，仪表和传感器之间由超声波专用双绞线屏蔽信号电缆连接。管段的材质可以选择不锈钢或碳钢。传感器由护套和压电陶瓷片构成，护套由316不锈钢精铸而成，美观耐用。
　　管段式超声波流量计安装方式跟管段式电磁流量计完全一样，法兰安装于管段上，实现计量的目的，没有替代的必要。传感器安装位置应远离干扰源。干扰源由两部分组成：一、能导致被测流体（液体）机械振动的干扰源，如供水水泵、供水电机等。二、能导致仪表信号错乱的电磁干扰源，如变压器、大功率电动机、变频柜、高压电源、其它电磁干扰源等。

　　作为一种非接触式仪表，它既可以测量大管径的介质流量也可以用于不易接触和观察的介质的测量。它的测量准确度很高，几乎不受被测介质的各种参数的干扰，尤其可以解决其它仪表不能的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。被广泛应用于石油、化工、冶金、电力、水资源、污水、热力、自来水、能源等行业多个领域中。
