超声波流量计现场干扰的影响

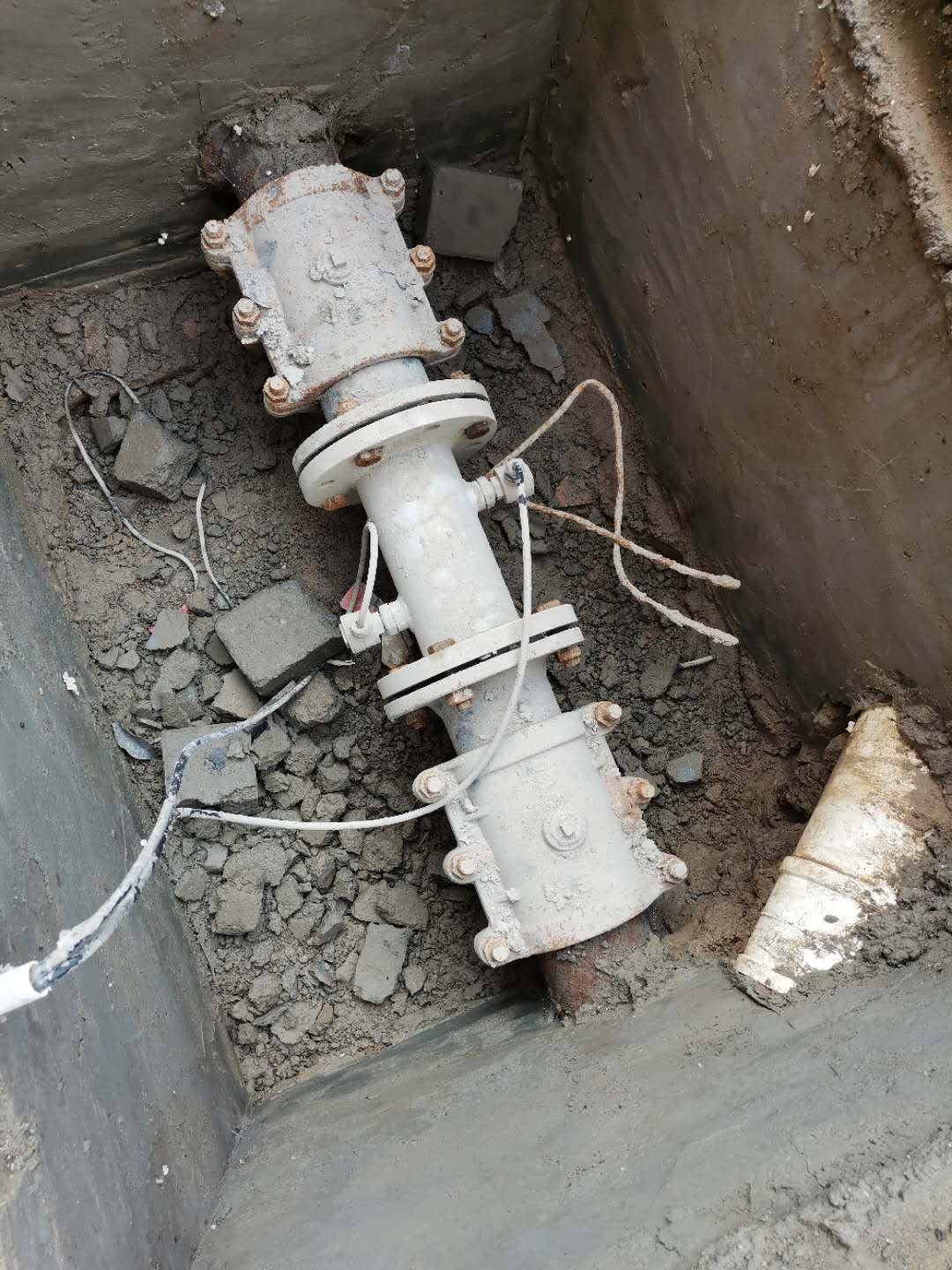

污水处理厂在我公司安装了两套外夹式超声波流量计。在试运行过程中，发现PLC系统上对应的超声波流量计没有瞬时流量显示和累计显示。大连海峰伟业仪器有限公司派出专业技术人员到现场检查原因，发现设备进水运行正常，超声波表运行正常，流量计无人为损坏迹象，设备检查正常。通过对超声波流量计安装位置附近的观察，发现存在大功率电机变频器。初步判断为变频器干扰设备，导致设备不能正常工作。



故障分析



超声波流量计无瞬时流量显示。首先观察探头与超声波流量计管路连接是否松动。我们的技术人员发现探针与管道的连接没有松动，数据线没有损坏。超声波流量计的信号强度和信号质量都很低，信号强度只有15dBm，信号质量为0，正常情况下，超声波流量计的信号强度和质量都在50以上，所以流量计可以正常工作；我们的技术人员进入主机观察参数设置，发现表头和探头仍不工作，请客户找电工将电机变频器关断，电机直接接通电源。关闭变频器后，流量计工作正常，找出变频器干扰超声波流量计的原因。我们来看看如何处理变频器对流量计的干扰。根据我们以往的经验，我们需要将变频器和超声波流量计分开。把变频器的底线加厚，引到靠近变频器的地方接地。变送器用不锈钢防护罩屏蔽，超声波流量计的安装位置远离变频器，然后用钢管敷设信号线，线路由钢管引至总控。
