大连海峰伟业TDS-100F1系列单声道超声波流量计在25号窗口显示安装距离，91号窗口为传输时间比用来检查安装是否合格

§5.4 快速输入管道参数步骤

超声波流量计常规测量时需要输入下列参数：
        1. 管道外径
        2. 管壁厚度
        3. 管材
        4. 衬材参数（如有的话，可包括衬里厚度和衬材声速）
        5. 流体类型
        6. 传感器类型（因为主机可支持多种不同传感器）
        7. 传感器安装方式
        8. 固化参数

上述参数条件的输入步骤一般遵循下列设置步骤：
  1. 键入                       进入11号窗口输入管外径后键入        键；
  2. 键入        进入12号窗口输入管壁厚度后键入        键；
  3. 键入        进入14号窗口        ,         或         选择管材后键入         键；
  4. 键入        进入16号窗口        ,         或         选择衬材后键入         键；
  5. 键入        进入18号窗口        ,         或         输入衬材厚度后键入         键；
  6. 键入        进入20号窗口        ,         或         选择流体类型后键入         键；
  7. 键入        进入23号窗口        ,         或         选择传感器类型后键入         键；
  8. 键入        进入24号窗口        ,         或         选择安装方式后键入         键；

  9. 键入        进入25号窗口，按所显示的安装距离及上步所选择的安装方式安装好传感器即可(见传感器安装)；

  10. 键入                        进入26号窗口，       或         选择“1固化参数并总使用”，然后键入          键 (此操作非常重要，详见§4.8 菜单窗口详解中"M26菜单") 。

  11. 键入                      进入90号窗口，检查信号强度与信号质量，越大越好，一般要求信号强度在60.0以上，信号质量在50以上；
  12. 键入                       进入91号窗口，检查信号传输时间比，一般情况下，要求在100±3
以内；
  13. 键入                      进入08号窗口，检查机器工作状态，显示*R为信号正常；
  14. 键入                       进入01号窗口显示测量结果；

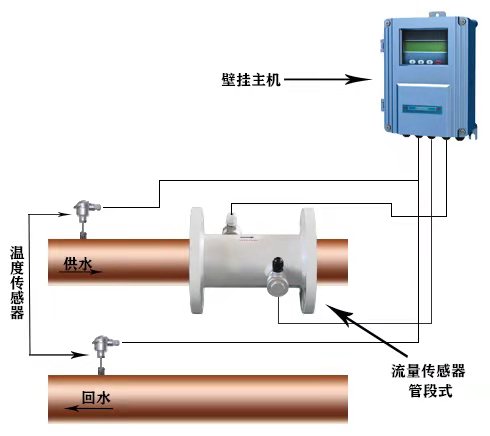

备注：1.进行热量测量时，只需把安装在供、回水管道上的PT100三线制铂电阻信号接入到机器内部的T1，TX1，T2，TX2及GND端子上即可。
           2.所有参数设置完成后 (包括输入、输出)，一定要运行M26号窗口进行参数固化，                        防止断电后参数丢失。
