超声波流量计
1、 产品概述
大连海峰伟业模块式超声波流量计适用于系统集成商的配套工程、水利水资源或供热系统等联网监控项目的流量计量，具有体积小、价格低、操作简单、输出接口功能齐全等特点。
2、技术参数
* 测量精度：1.0级，重复性：0.2%
* 工作电源：隔离8~36VDC
* 显    示：2×10背光汉字液晶显示器可显示瞬时流量、流速及正/负/净累积流量等
* 操    作：4键轻触键盘设参
* 信号输入：◇3路4-20mA模拟输入，精度0.1%,可输入压力、液位、温度等信号
            ◇2路三线制PT100铂电阻
* 信号输出：◇1路隔离RS485输出
            ◇1路隔离OCT (脉冲宽度6~1000ms之间可编程，默认200ms)
            ◇1路继电器输出 (脉冲宽度200ms )
            ◇1路4-20mA输出 (有源、无源输出可选)
* 数据存储：选配内置数据存储器（SD卡) 可存储时间、瞬时流量、累积流量、信号状态等，通过专
            用软件可将数据导入计算机
* 通讯协议：MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议
* 其它功能：◇自动记忆前512天，前128个月，前10年正/负/净累积流量
            * 防护等级：IP57
* 安装方式：导轨式 (主机)
3、 外敷式传感器

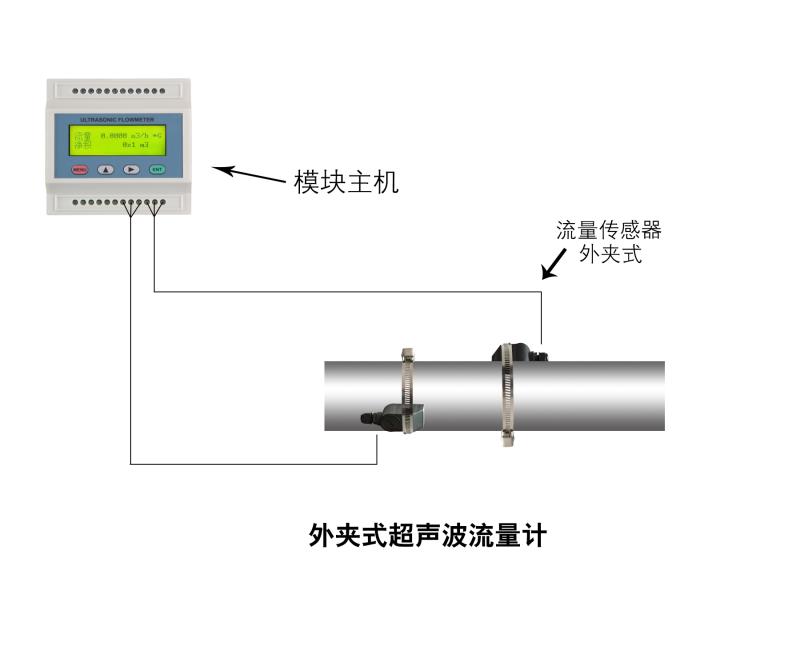

外缚式传感器是将传感器直接捆绑在被测管道的外表面从而实现流量测量的一种安装方式，具有与管径无关、安装简单、无需停产、无压力损失等特点


技术参数	标准S2型	标准M2型	标准L1型
适用管径	DN15～DN100	DN50～DN700	DN300～DN6000
材    质	特殊高温材料
工作频率	1MHz
安装方法	V (N、W）法	V、Z法	Z法
标　　定	整机配对标定
磁　　性	有
适用温度	0℃～160℃
防护等级	IP68（可浸水工作，水深≤3米）
外形尺寸	45×30×30	60×45×45	80×70×55
质量(克/对)	75	250	650
介质种类	水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。
介质浊度	≤20000ppm且气泡含量小
适用管材	碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里。
管道衬材	环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等。
信号电缆	SEYV75-2型专用屏蔽电缆，单根可加长到200米，布线时电缆应外加金属套管以增加抗  干扰性，并注意 电缆不要与高压电缆并行，尽量避开变频器等干扰源。


插入式传感器
插入式传感器是指在被测管道上利用专用开孔工具在不停产的情况下在线打孔，使传感器和被测介质直接接触从而实现流量测量的一种安装方式，该款传感器解决了外缚式传感器在测量结垢较厚的管道时不易接收到信号及长时间测量信号衰减的问题，具有不停产安装、免维护、与管径无关、无压力损失等特点。
    管道材质为碳钢或不锈钢时可直接焊接安装，对于不可直接焊接的管道，如铸铁、玻璃钢、PVC、水泥管等需配备厂家制作的专用管箍方可安装，为防止漏水，用户订货时请提供被测管道的准确外径或周长。

标准插入B型　　　　　　　　　插入C型　　　　　　　　　　　　　加长插入B型

技术参数	标准插入B型（直插式）	插入C型（斜插式，极不常用）	加长插入B型（水泥管用）
适用管径	DN80mm以上
材　　质	球阀与探杆：不锈钢316L；球阀底座：普通碳钢(不锈钢选配)
工作频率	1MHz
适用管材	碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、水泥管等管道，允许有衬里  备注：1、碳钢、不锈钢可直接焊接(不锈钢管道必须采用不锈钢底座，用户订货时请注意)。        2、其它管采用管箍方可安装(管箍材质：碳钢,订货时请提供准确的管道外径或周长)。
安装方式	Z法
适用温度	－40℃～160℃
开孔尺寸	Ф19mm(安装时使用厂家提供的专用开孔器，可实现带压不停产安装)
压力等级	1.6MPa(安装时压力＜0.8MPa）
防护等级	IP68（可浸水工作，水深≤3米）
安装空间	井壁到管壁≥550mm	井壁到管壁≥360mm	井壁到管壁≥700mm
长    度	186mm	228mm	330mm
介质种类	水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。
介质浊度	≤20000ppm且气泡含量小
信号电缆	SEYV75-2型专用屏蔽电缆，单根可加长到200米，布线时电缆应外加金属套管以增加抗干扰性，  并注意电缆不要与 高压电缆并行，尽量避开变频器等干扰源。


2、 管段式传感器
管段式传感器是采用法兰将管段传感器与被测管路直接连接的一种测量方式，该款传感器解决了外缚式和插入式传感器在安装过程中由于人为或被测管道参数不准确引起的误差而造成测量精度下降的问题，具有测量精度高，稳定性好、免维护等特点，是未来超声波流量计的发展方向。


技术参数	π型管段式	标准管段式
适用主机	一体式、分体式、流量模块	一体式、分体式、流量模块、水表
适用管径	DN15-DN32	DN40-DN1000
材   质	不锈钢	碳钢（不锈钢选购）
工作频率	1MHz
连接方式	法兰、螺纹可选		法兰
适用温度	－40℃～160℃
标    定	整机在线标定
防护等级	IP68(可潜水工作，水深≤3米)
外形尺寸	见下表
公称压力	见下表
介质种类	水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。
介质浊度	≤20000ppm且气泡含量小
管道衬材	无
信号电缆	SEYV75-2型专用屏蔽电缆，单根可加长到200米，布线时电缆应外加金属套管以增加抗干扰性，  并注意电缆不要与高压电缆并行，尽量避开变频器等干扰源。


3、 外形尺寸
M1外形尺寸：90mm×90mm×30mm
