电池供电超声波流量计可以测量热量功能
主菜单
   键入MENU ，键入或，切换到不同分组，ENT确认，进入主菜单，仪表有五项分组菜单，显示如下：
（1）流量显示；（2）参数配置；（3）输入输出；（4）流量修正；（5）热量设置

一般情形下，如果想进行“修改”操作，必须先键入ENT 键，如果出现键入ENT键后，不能进入修改状态的情况，是不可修改的数据（纯显示型）；按键进入相应的子项，按下键还可以返回上一级菜单


2.5 流量热量显示

键入MENU ，出现流量显示分组，ENT确认，进入主菜单，键入键入或，切换显示不同子菜单，子菜单共10项，如下：

显示净累积量/瞬时流量

显示瞬时流速/瞬时流量

显示正累积量/瞬时流量

显示负累积量/瞬时流量

显示净累积热量/瞬时热量

显示正累积热量/负累积热量

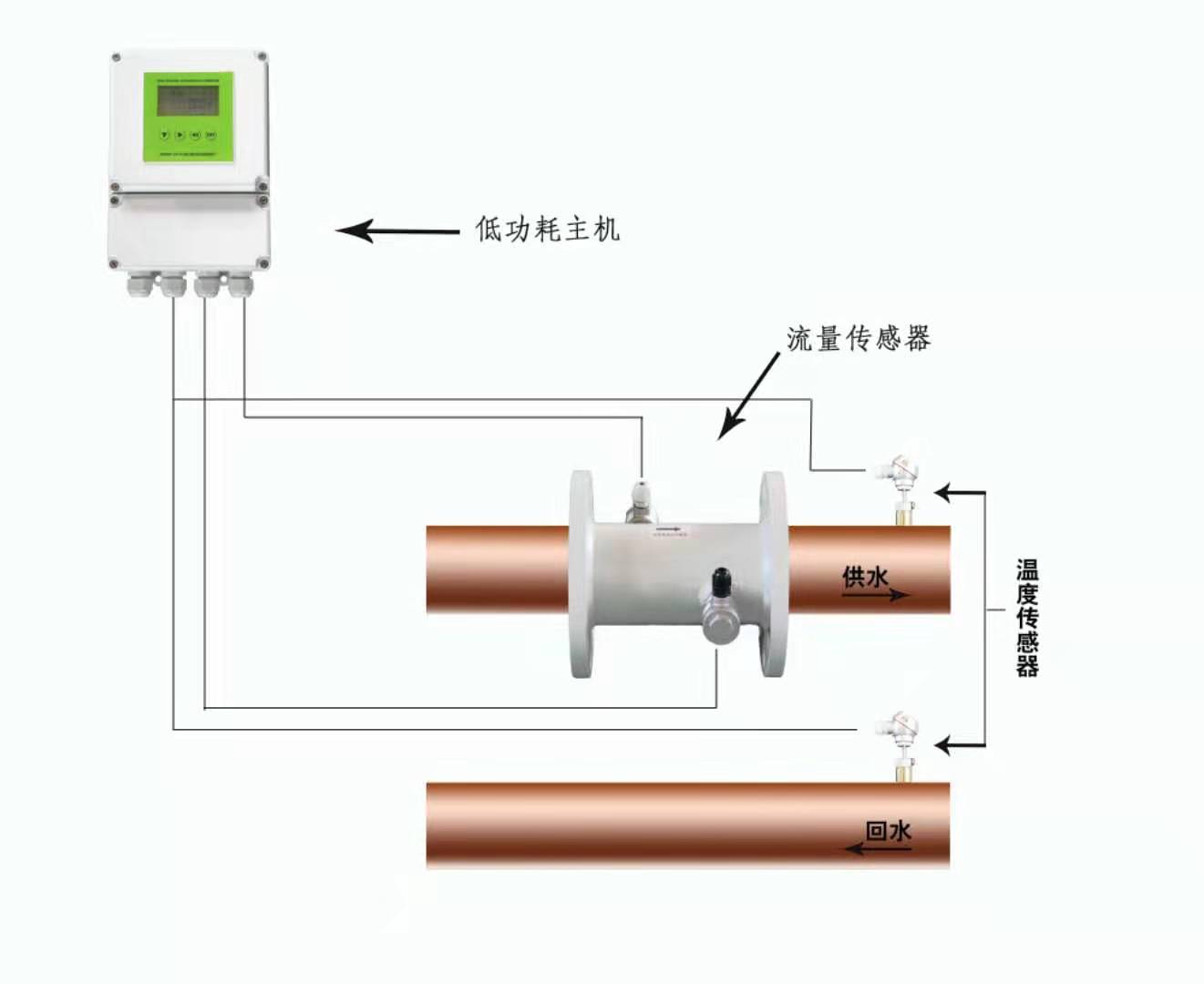

显示出水温度/回水温度（输入T1，T2）

显示时间

显示本机序列号

显示通信参数




2.6安装参数

键入MENU，切换至参数设置分组，ENT确认，键入键入或，切换显示不同子菜单，子菜单共12项（单声道11项，双声道12项），如下：



传感器选择

安装方法 （如果选择插入B传感器将略去此选项）

管段内径

管壁厚度（如果选择插入传感器将略去此选项）

管道材质（如果选择插入传感器将略去此选项）

管道衬里（如果选择插入传感器将略去此选项）

流体种类

传感器距离

声道1：信号强度、质量、传输时间比

声道2：信号强度、质量、传输时间比（单声道无此选项）

液晶背光时间

恢复参数


此分组重点：判断流量计工作是否正常
声道1: 如果Q>80, 97%<T<103%，M221信号强度>40，则仪表第一声道正常工作
声道2: 如果Q>80, 97%<T<103%，M231信号强度>40，则仪表第二声道正常工作

2.7  输入输出

键入MENU，切换至输入输出分组，ENT确认，键入键入或，切换显示不同子菜单，子菜单共10项，如下：


设备地址

通信参数（设置波特率、校验位等）

通信协议（出厂默认同单声道MODBUS RTU协议）

20mA对应流量

当前AO输出量（4-20mA电流输出量）

OCT脉冲宽度

OCT脉冲当量

流量计模式（出厂默认正常模式，可设置模拟运行）

电池电压（显示电池电压）

按ENT重启设备（RS485输出的相关设置后，必须进行此项操作）


特别提示：RS485输出的相关设置后，必须操作重启新参数！


2.8 流量修正

键入MENU，切换至流量修正分组，ENT确认，键入键入或，切换显示不同子菜单，子菜单共10项（单声道9项，双声道10项），如下：


阻尼时间

低流速截止

声道1：自动零点 （一定是管道满管水并且不流动的情况下才可以操作）

声道2：自动零点 （一定是管道满管水并且不流动的情况下才可以操作）

仪表系数

按ENT清除累积器（密码：11368866）

热量测量单位

公英制单位

瞬时流量单位

累积流量单位

 特别提示：声道1和声道2自动零点设置不可随意操作，一定是管道满管水并且不流动的情况下才可以操作！
