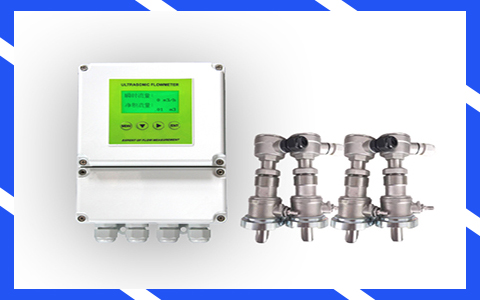

超声波流量计主要由超声波发生器、超声波接收器、电子电路、流量显示、存储系统的大部分构成。其中,超声波发生器主要用于向产生超声波的流体放射的超声波接收器主要在接收到用于接收通过流体后的超声波的超声波后,经过电子电路的放大、变换等处理,以电信号的形式向显示器发送流量,表示结果。
从测量介质出发,超声波流量计既可测量导电液体,如水等,也可以测量不导电液体。环境恶劣,介质特殊,不便断管,流量较大,需要安装使用维护方便这些情况下就要使用超声波流量计了。但是在实际使用是还需具备一定的使用条件。
管道式超声波流量计没有信号,一般是因为换能器没有和主机进行有用的联接。在进行处理时,需要重新进行联接。信号的丢失还可能是因为产生了电源污染,有必要要对电源进行净化才能够处理问题。除了上述原因外,换能器方位呈现改变也会导致信号受到影响,需要对其方位进行调整。
下面结合附图对本实用新型的具体实施方式作进一步的详细说明,以使本专业的技术人员在阅读后,能够进一步地掌握和理解本实用新型的结构特征。根据附图,本实用新型包括分别与数据采集模块3通过电缆相连的超声波流量计1、压力变送器2。所述超声波流量计1上设有信号输出端口与数据采集模块3相连,所述压力变送器2通过信号输出端口与数据采集模块3相连。所述数据采集模块3被封装在不锈钢箱体4内。所述超声波流量计1与压力变送器2通过电缆与不锈钢箱体4体内数据采集模块3固定连接。因此,数据采集模块3的统一信号采集及处理,可以显示流量及管道内部的压
雷电主要有两种形式:一种是不同带电云层间的放电,另一种是云层对地的放电,后者是雷害的主要根源,直接雷击、雷电静电感应和超声波感应是造成仪表损坏的主要因素。仪表防雷的目的不是避免雷击,而是为了保护仪表不被雷击电波损坏。制造厂在超声波流量计产品设计时,对流量计系统的防雷和抗干扰考虑了一定的防护措施。如:电源部分加装瞬态抑制二级管或放电管:电源、信号输入输出电气隔离;数字通讯接口采用抗雷击器件:传感器与转换器之间的信号连接电缆采用三重屏蔽:要求流量计系统良好接地等。
