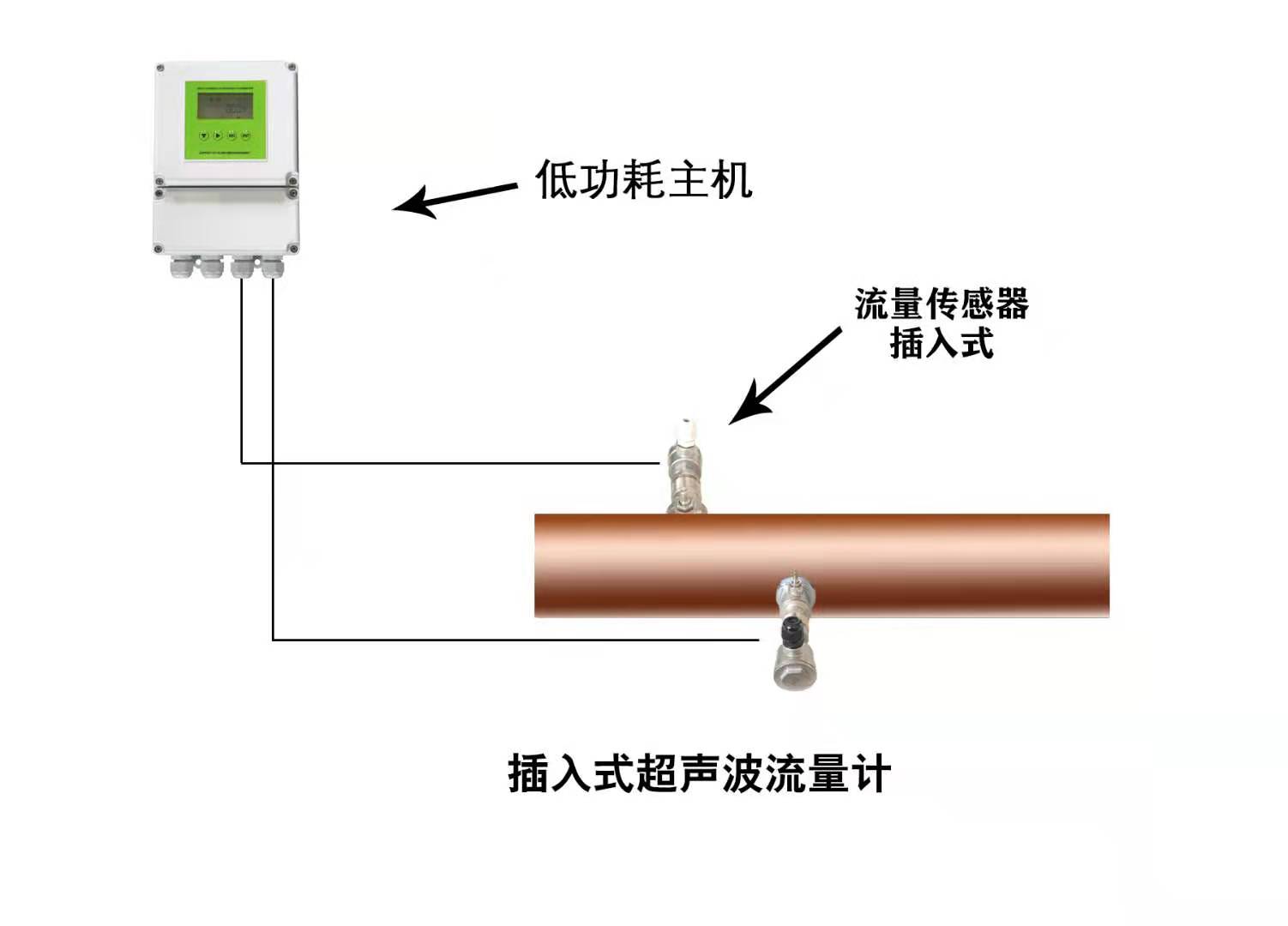

大连海峰TDS-100型插入式超声波流量计可以 准确测量各种各样非导电介质，可以 免费在线卸压安裝，这儿人们具体介绍一下实践安裝调理流程。
一、键入主要参数：
1.开启仪表盘，接入开关电源（DC24V），仪表盘显现信息超声波流量计版本信息或莱单第一项內容。
2.按菜单键Mune，仪表盘显现信息键入莱单号=--；再按11仪表盘显现信息键入管道直径。例：直径为350mm，立即按3、5、0后按确认键Enter。
3.按▼/-键进到下一个莱单，键入管道壁厚，随后按确认键。
4.按▼/-键进到下一个莱单，选择被测管道资料，按确认键后，用▼/-键选择管道的资料，选择完毕，再按确认键Enter。例：管道为碳素钢，即仪表盘显现信息0、碳素钢，随后按确认键。（实践资料见使用说明12页莱单14）。
5.按▼/-键进到16号对话框，选择被测管道内衬原资料，键入方法同（4）。
6.按▼/-键进到20号对话框，选择流体力学种类，键入方法同（4）。
7.按▼/-键进到23号对话框，选择探头种类，按▼/-键，选择"1"，即刺进型探头，键入方法同（4），按确认键Enter。
8.按▼/-键进到24号对话框，选择安裝方法，选择"Z法安裝"或"V法安裝"，按确认键。
9.按▼/-键进到25号对话框，对话框全自动显现信息出探头安裝间距。 二、大连海峰插入式超声波连接选择控制器安裝点：
控制点丈量要尽或许选择距上下游10倍直徑，中下游5倍直徑之内匀称直管段，没有闸阀、弯管、变径等影响势流设备，流体力学必须为满管。三、安裝方法：
1.Z方法安裝：以管直径为300mm为例
（1）在管道一面两侧划一长十字为A点，以十字为管理中心用盒尺向另一侧量出1/2直径，即150mm，该点为B点。依据仪表盘莱单25显现信息安裝间距，比如安裝间距为25mm，从A点向一侧量出25mm为C点和上边一样从B点向另一侧量出管道1/2直径为D点，B、D二点联接，D点划十字，A、D二点便是2个探头安裝点，B、C二点也能为2个探头安裝点，以当场状况而定。
（2）插入式探头则以A、D二点为管理中心电焊焊接好探头基座。确保电焊焊接附近不渗漏，渗水。基座外螺纹上顺时针方向盘绕生胶带或油麻，再将闸阀根据卡箍衔接于基座上，拧开闸阀。安裝打孔专用工具，开钻开洞，孔连通后，迟缓向外旋出麻花钻，并快速关掉闸阀（也可再快速翻开、关闭闸阀，开释小量水以突破开洞时的剩余铁销）依据麻花钻的净宽，清晰壁厚及积垢总薄厚。依据壁厚及积垢薄厚，清晰探头的刺进深层；滚动探杆，调整声楔面收取和发送波束视角（刺进式探头的安裝方法具体使用说明第四页）。
2.安裝完毕后，按莱单90显现信息up=dn=Q值=上下游、中下游为信号强度，应超越60左右。上、中下游数据信息靠近。Q数值数据信号质量，应在60左右。如信号强度不理想化，应滚动一侧探头一圈（向内或向外），另外调查信号强度改变，75-85中心最好是。如还欠好，应查验流体力学内是不是带有许多汽泡，或流体力学不满意管。例：上下游=87.5中下游=86.5Q值=70(Q值总在60-80中心改变)为好。再按莱单91号对话框，仪表盘显现信息数据信号传送比，此值应尽或许调至100%，最差在（100±3）%范围之内起伏。所述全过程完毕，按莱单01就可以进行准确丈量。翔实全过程请咨询大连海峰超伟业4006651992，大连海峰伟业专业出产制作超声波流量计、压力变送器、超声波热量表、超声波水表等商品，此外也有液位仪表、纪录仪表盘等产品系列，
