如何安装插入式超声波流量计？

时间：2021-03-24 09:25

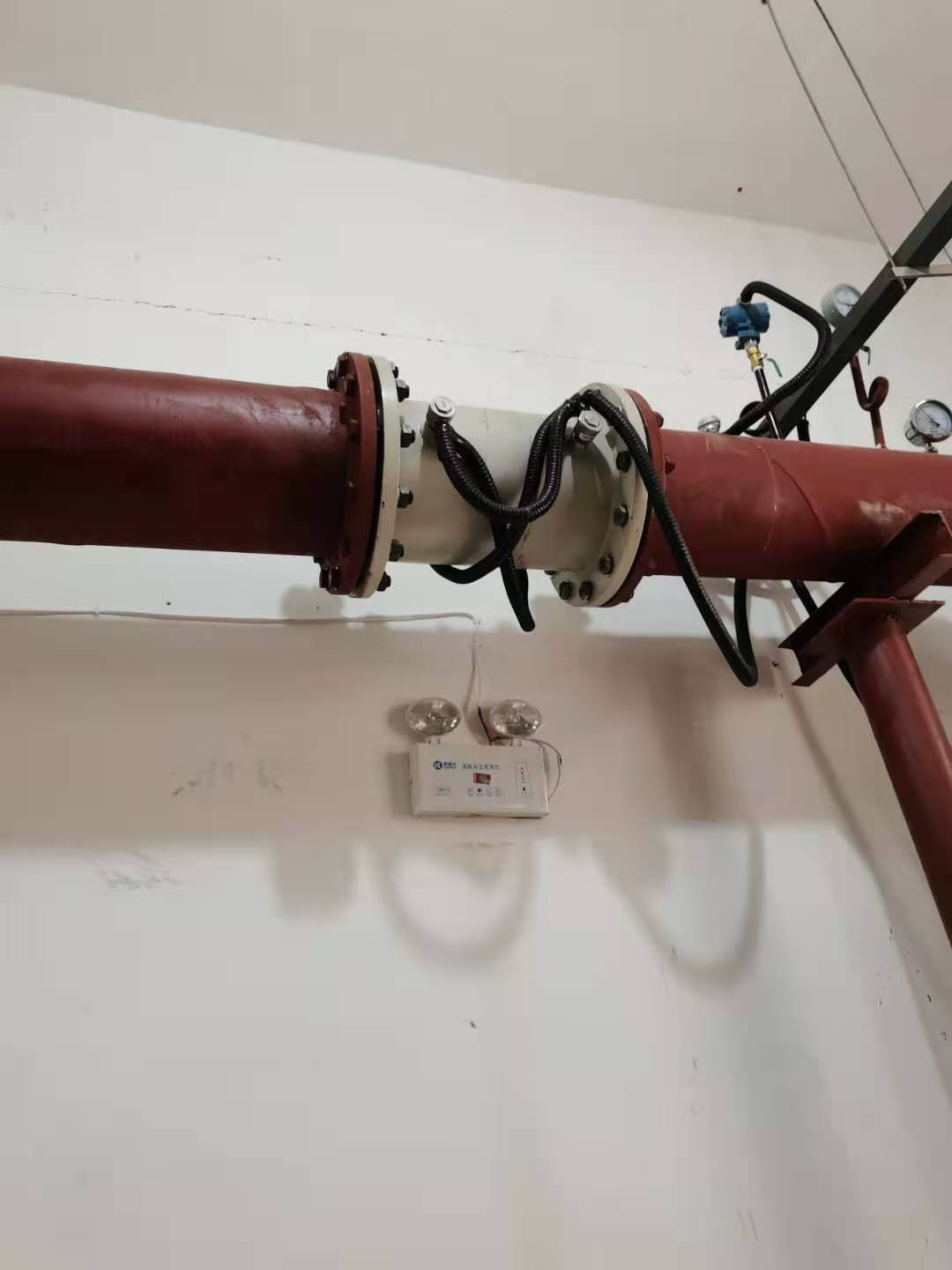

插入式超声波流量计的安装有一定的技术要求。具体安装步骤如以下现场示例所示。

1. 选择传感器的安装位置。

标准安装是垂直的。

对于侧面安装，传感器的位置在120度弧度以内。

插入式超声波流量计与管道声速无关，传感器与流体直接接触。

2. 传感器安装。

标记安装位置（误差越小越好）；

开孔（使用专业开孔工具降低管道内压力；如果管道不可焊，需要专用卡箍）；

对准（准确测量管道壁厚，对准上下游传感器的角度）；

焊接。

3. 仪表接线。

注意按说明书图纸接线，不要接错，尤其是电源线，注意现场电压，否则容易烧毁流量计主板。

4. 传感器接线。

传感器和马桶之间有一个特殊的信号线连接。接线时注意流体流向和传感器位置，区分上下游传感器。

以上为插入式超声波流量计的安装步骤。您也可以下载安装视频并仔细观看
