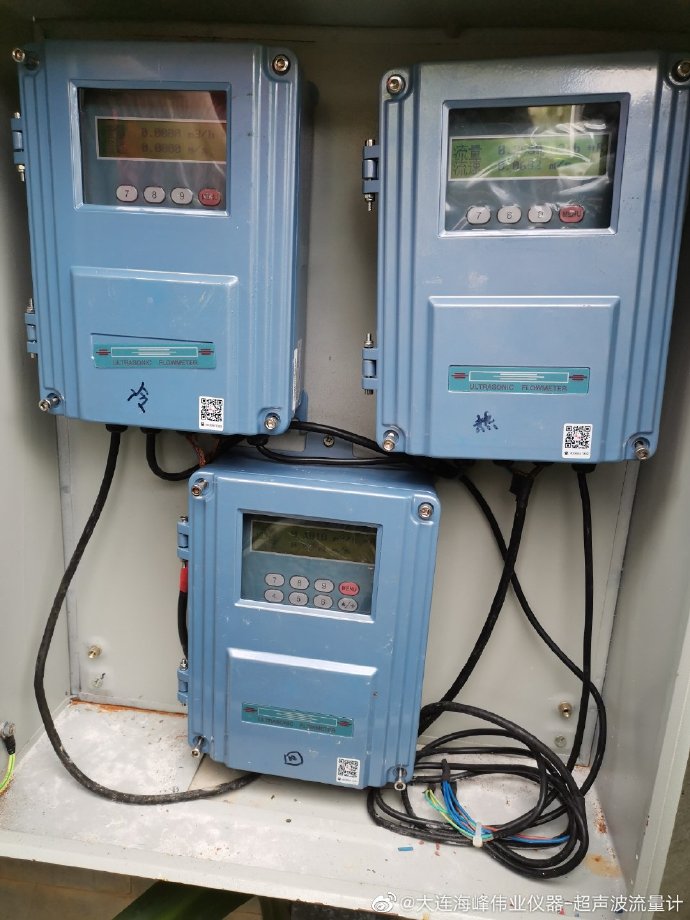

超声波流量计主要由超声波发生器、超声波接收器、电子电路、流量显示和积累系统组成。其中，超声波发生器主要用于产生超声波并将其传送到流体中；超声波接收器主要用于接收通过流体后的超声波；接收到超声波后，将流量以电信号的形式传送到显示屏上，并对结果进行分析电子电路放大转换后显示；累加系统完成流量的累加计算。什么因素会导致超声波流量计的误差？







 1. 管道系数



（1）直管段长度



。根据仪表要求，直管段标准工况为流量计上下游各有10倍管径和5倍管径。在实际的能效测试中，测试条件往往达不到标准直管段的要求，因此很难找到理想的测试位置。当上游直管长度大于3倍直径时，下游直管长度大于1倍直径时，相对误差小于1%，基本能满足现场试验的精度要求。







（2） 管材







超声波流量计试验前，试验人员应手动输入管材。在试验过程中，管材参数的错误选择会导致传感器探头安装距离L的错误计算和声束入射角θ的错误计算。如果材料的实际声速小于记录的声速（例如塑料管记录为镀锌钢管），则测量结果较大，否则测量结果较小。当定料误差严重时，甚至传感器也无法接收到信号，使超声波流量计无法读数。







（3）管道内衬







在实际测试中，发现管道内衬对超声波流量计的读数有明显的影响，主要是管道内衬的存在改变了声波的传输速率。因此，衬砌材料应根据实际情况准确投入。此外，内部结垢引起的管壁厚度变化也会影响测量精度。如果管道内壁的刻度比较均匀，信号基本正常，可以将管道内壁的刻度作为内衬进行一定的补偿，可以减小测量误差。





 2. 管道中的液体状态



如果管道中的流体是湍流的、未填充的、可混溶的或温度过高，测量结果将不准确。湍流会导致测量结果不稳定，读数范围大，无法准确测量管内液体速度。当管道中的液体没有充满管道时，管道中会产生大量的气泡，这些气泡会反射或衰减超声波信号，给测量带来误差。气泡一般存在于管道上方，因此传感器一般与水平面成45°角安装，以减少气泡对超声信号的影响。当流体为混溶流体时，其密度难以确定，导致参数设置不正确。仪器要么没有指示，要么指示与真实值相差甚远。







 3. 其他因素



在实际测试中，会发现一些不可忽视的因素，如振动和噪声、耦合剂类型、传感器安装方法等，如果流体中存在超声噪声，且噪声频率与超声流量计的工作频率范围一致，传感器将无法检测和分辨正常工作的超声波脉冲信号，导致流量计读数错误或停止测量。因此，在实际检测中，应充分考虑周围环境，避免压缩机等振动设备对流量计的影响。耦合剂的使用将直接影响超声信号的强度。良好的耦合剂可以使超声信号更加稳定，减少超声信号的损失，减小管道外壁粗糙度对测量精度的影响。
