1选择充满平均密度流体且易于超声波传输和输出的管段，如垂直管段（流体向上运动）或水平管段。







2. 装置间距选择下游直径大于直管直径10倍，下游直径大于直管直径5倍的直管段，不设阀门、弯头、变径、，装置点应远离阀门、泵、高压电、变频器等干扰源。







3. 4对于有开口或半满管的管道，流量计应安装在U形管段。







5. 装置的温度和压力应在传感器的范围内。







6. 充分考虑管道内壁的结垢情况；尽量选用无结垢的堵管装置，如达不到要求，则以结垢为衬，以达到更好的测量精度。







7. 两个传感器必须安装在管道轴平面的度数方向上，并在轴平面的±45°范围内，以避免上部管道不足、下部气泡或沉淀影响传感器正常测量的现象。如果由于装置位置空间的限制，装置不能对称，在保证管内无气泡的条件下，传感器可以垂直或倾斜安装。

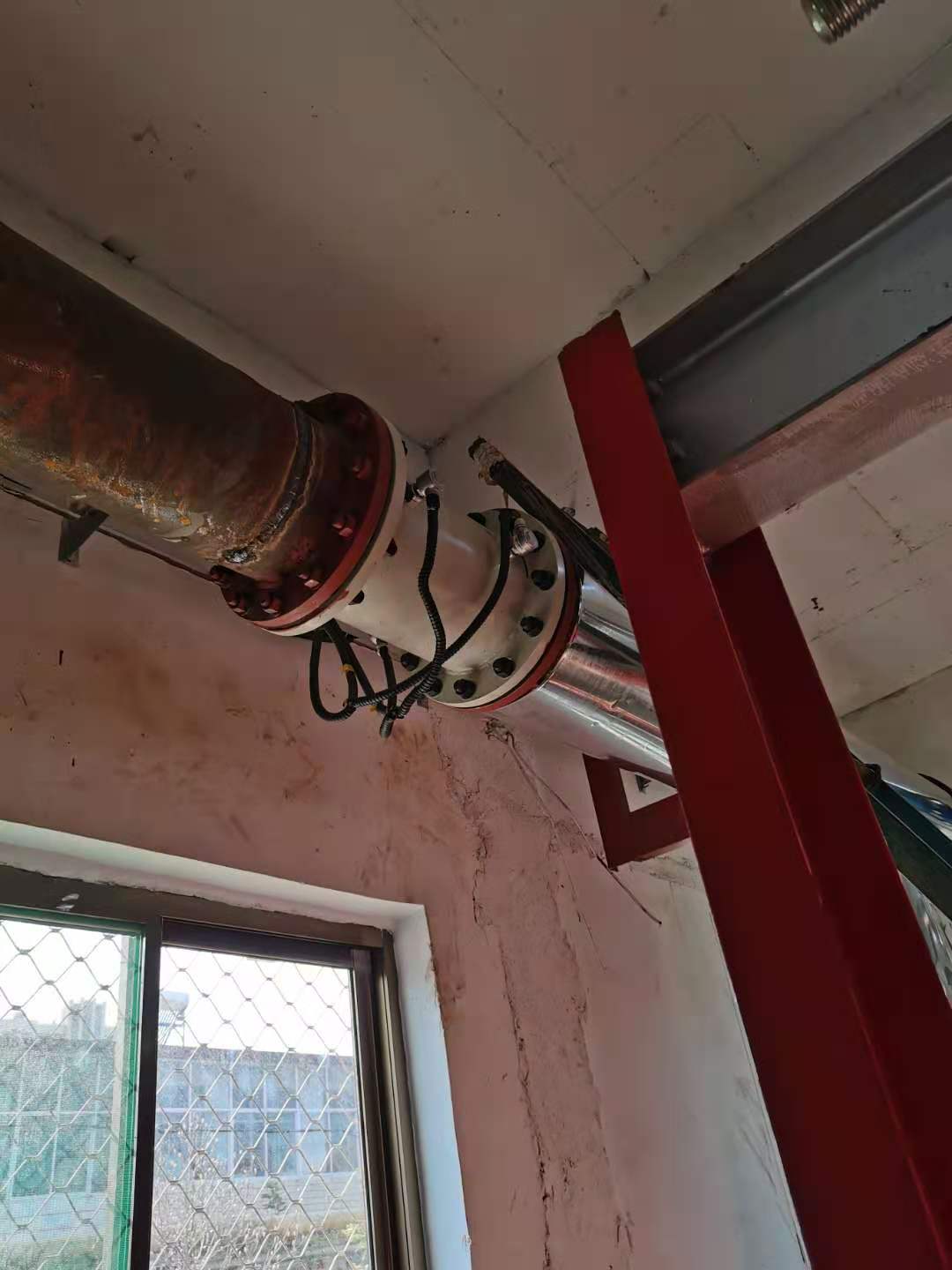

传感器安装点示例：



仪表井施工要求：



若现场传感器需要安装在仪表井内，则需要有一定的装置空间，使人能够直立，即管壁与管壁的间距不超过550mm，即宽度W>；（D+550×2）mm，水泥管W>；（D+700×2）mm，仪表井轴向宽度L＞D+1200mm，安装传感器时应避免法兰、焊缝和变径，装置应尽可能在管道轴线±45°范围内。





传感器应安装在管道轴线±45°范围内。主机外壳接地。







传感器装置的位置应避免法兰、焊缝和直径变化。







请留出足够的空间让人们直立工作。







注意事项：请将传感器安装在管道轴线±45°范围内，请将主机壳体接地。







传感器装置的位置应避免法兰、焊缝和直径变化。







请留出足够的空间让人们直立工作。
