超声波流量计的分类



超声波流量计有很多种，不同的分类方法，可分为不同类型的超声波流量计。



1.1多光谱超声波流量计



换能器的频率为F1超声波信号。在管道中的液体中悬浮颗粒或气泡后，频率被偏移，频率以f2的频率反射到传感器2，即f2和f1之间的差，即f2和f1之间的频率差为fd。



假设流体速度为v，超声波速度为c，多普勒频移fd与流体速度v成正比，即流体速度。



当确定管道条件、换能器安装位置、发射频率和声速时，c、F1和θ为常数，流体速度与多普勒频率成正比，所测频移可达流体速度，从而可计算流体流量。



1.2差动超声波流量计



采用时差超声流量计测量流体流量，其原理是：逆流传播和下游传播之间的时间差与流体流量成正比，换能器1向下游方向的换能器2发出超声波信号，逆流方向的传播时间相反，逆流方向的传播时间为c≤g t≤g t/v，因此流体速度是相同的，c、L和θ都是恒定的，通过测量时差t可以得到流体速度v。



2超声波流量计的差异



超声波流量计可分为固定超声波流量计和便携式超声波流量计。



2.1两种超声波流量计的主要区别



(1)不同的申请场合

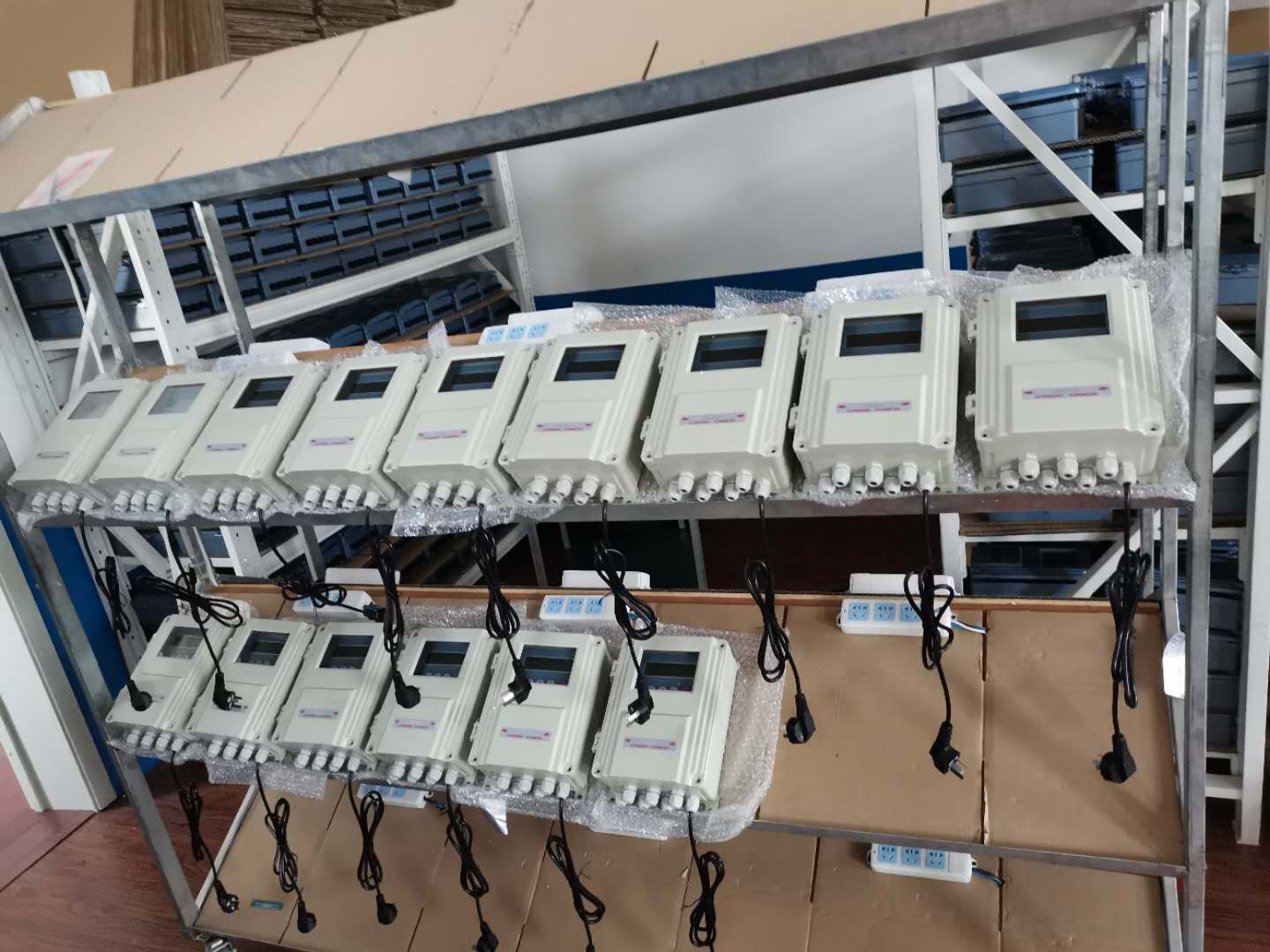

固定超声波流量计长期用于固定位置测量特定管道内的流体流动。便携式超声波流量计具有很强的可操作性，主要用于对不同管道内流体流动的临时测量。



(2)不同的供电方式



固定式超声波流量计需要长期的连续工作。为了使用220 V的交流电源，便携式超声波流量计不仅可以使用现场交流电源，还可以内置充电电池，可以连续工作5小时[小时]，这极大地方便了在不同情况下进行临时流量测量的需要。



(3)有些功能是不同的。



由于固定超声波流量计通常具有4-20mA信号输出等功能，只能在内部存储一个管道参数；便携式超声波流量计可以在短时间内观察流量并积累流量，因此一般没有输出信号功能，但便于测量不同的管道流量，具有丰富的存储功能，可同时存储数十个不同的管道参数，供随时使用。



2.2换能器的供应方式各不相同



它可分为三种超声波流量计：外夹式、插入式和管段式。



(I)外夹式



外置式超声波流量计是生产最早、用户最熟悉、使用最广泛的超声波流量计，安装换能器不需要管断电流，即立即使用，充分体现了超声波流量计安装简单、使用方便的特点。



(2)管段式



由于材料稀疏，传导不良，腐蚀严重，内衬与管道内腔间隙大，超声波信号衰减严重，无法用外部超声波流量计进行正常测量，造成段式超声波流量计的出现。



分段超声波流量计集传感器和测量管于一体，解决了外型流量计测量中的一个难题，测量精度也比其他超声波流量计高，但同时牺牲了外贴式超声波流量计连续阻流装置的优点，需要安装在明渠上。



(3)插入式



插入式超声波流量计介于两者之间，安装时不能中断流量，使用专用工具在水管上钻孔，换能器进入管道，完成安装。在换能器管中，信号仅由被测介质传输和接收，而不受壁和衬里的影响，测量不受管道的质量和管道衬里材料的限制。
