超声波流量计几种不同安装形式的差异



1.换能器供电方式不同，可分为三种：外夹式、插入式和分段式。



(I)外夹式



外置式超声波流量计是最早生产、用户最熟悉、使用最广泛的超声波流量计。换能器的安装不需要管道断流，充分体现了超声波流量计安装简单、使用方便的特点。



(2)管段式



由于材料稀疏、传导不良或腐蚀严重，管道内壁与内壁间隙严重，导致超声波信号衰减严重，无法用外部超声波流量计进行正常测量，因此产生了段式超声波流量计。



分段超声波流量计集传感器和测量管于一体，解决了外型流量计测量中的一个难题，测量精度也比其他超声波流量计高，但同时牺牲了外贴式超声波流量计连续停止安装的优点，需要将传感器安装在明渠上。



(3)插入式



插入式超声波流量计介于两者之间。在安装过程中，不能停止流动，使用专用工具用水在管道上打孔，将换能器插入管道，并完成安装。由于换能器在管道中，其信号只能通过被测介质传输和接收，而不能通过管壁和衬里接收，因此测量不受管道质量和管道衬里材料的限制。



超声波流量计



二.根据超声波流量计的使用，可分为固定式超声波流量计和便携式超声波流量计。



两种超声波流量计的主要区别



(I)申请的不同场合

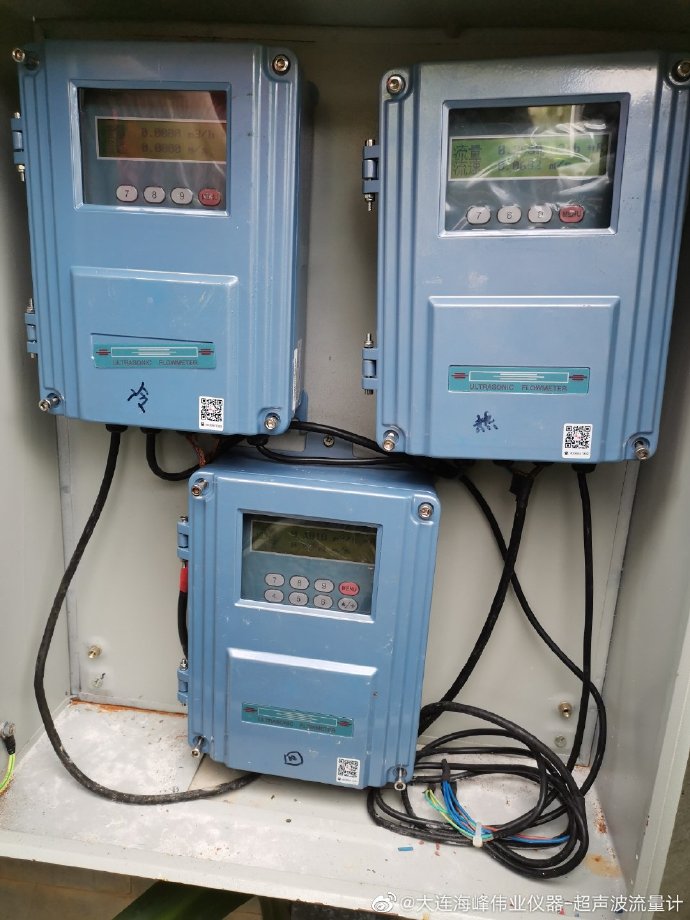

固定超声波流量计用于固定位置，长期测量特定管道中流体的流量。便携式超声波流量计具有很强的可操作性，主要用于对不同管道内流体流量的临时测量。



(2)不同的供电方式



固定超声波流量计需要长时间的连续工作，所以采用220 V交流或24V直流电源，便携式超声波流量计不仅可以使用现场交流电源，还可以内置充电电池，可以连续工作5小时[小时]，极大地方便了在不同场合临时流量测量的需要。



(3)有些功能是不同的。



由于有固定的超声波流量计，它通常具有4-20mA信号输出和其他远程显示功能，但只能存储一个管道的参数。便携式超声波流量计只需在短时间内观察流量和累计流量，一般没有输出信号函数，但为了方便不同管道流量的测量，它具有丰富的存储功能，可以同时存储数十条不同管道的参数，供随时使用。



3.超声波流量计的选择



除了上述类型的超声波流量计外，近年来还出现了带数字电路的数字超声波流量计、将换能器和转换器结合在一起的集成超声波流量计等。面对多种类型的超声波流量计，应根据实际情况和测量需要合理地选择用户。
